scooter mbk - yamaha À quoi correspondent ces fils de commodos ?

[Nitro89]

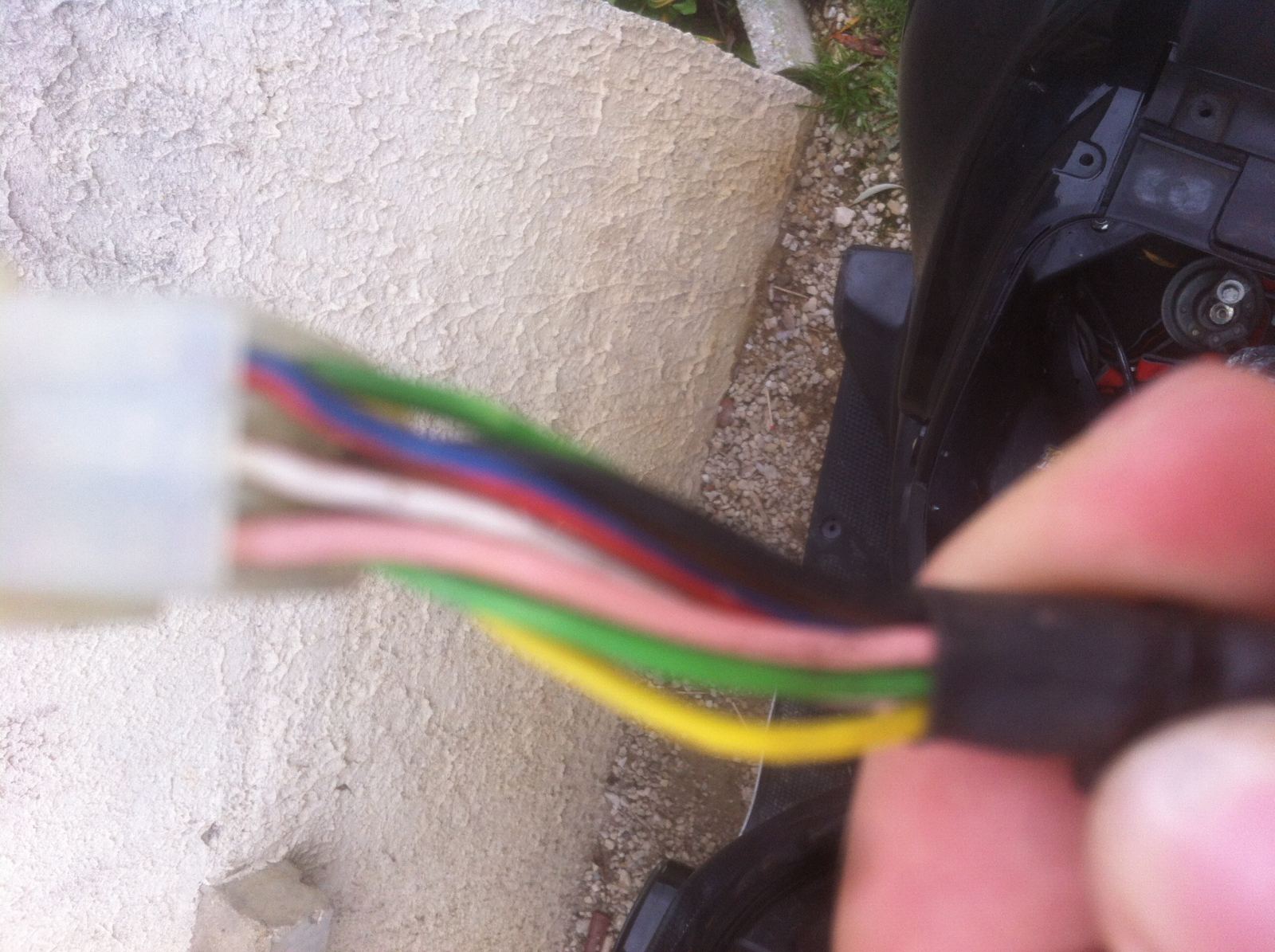

Bonjour j'ai récupérer ce commodo de Spirit après 2003 pour mon nitro de 2006 mais j'aimerais savoir si possible quelle couleur correspond aux:

clignotant gauche & droit

phare

et Klaxon si sa y es (je suis novice) merci à vous sa m'aiderai beaucoup!!

[Eroan]

Essaie de faire la mise au point sur les fils la prochaine fois

Il faudrait trouver un schéma du faisceau du Booster ancien modèle pour comprendre le rôle de chaque fil...

[Nitro89]

J'ai jamais eu de clignotant ni rien j'ai toujours brancher mes feux en courant continue donc niveau commodo je suis nul..

[jimmy@]

le schema du commodo , fleche rouge.

[Nitro89]

Merci à toi pour le shema mais j'y comprend rien j'ai répéter le clignotant gauche sa dit (b) sa c'est bleu mais sa correspond au bleu du commodo ou? Je suis grave perdu et le ch veut dire quoi.. Sinon si tu peux me dire directement avec la photo pour les clignotant phare et Klaxon sa serais sympas j'ai essayé de comprend mais j'arrive pas...

Et moi c'est un commodo de booster de 2007 donc pas les vieux

[jimmy@]

je te donne plus de detail dans la soirée

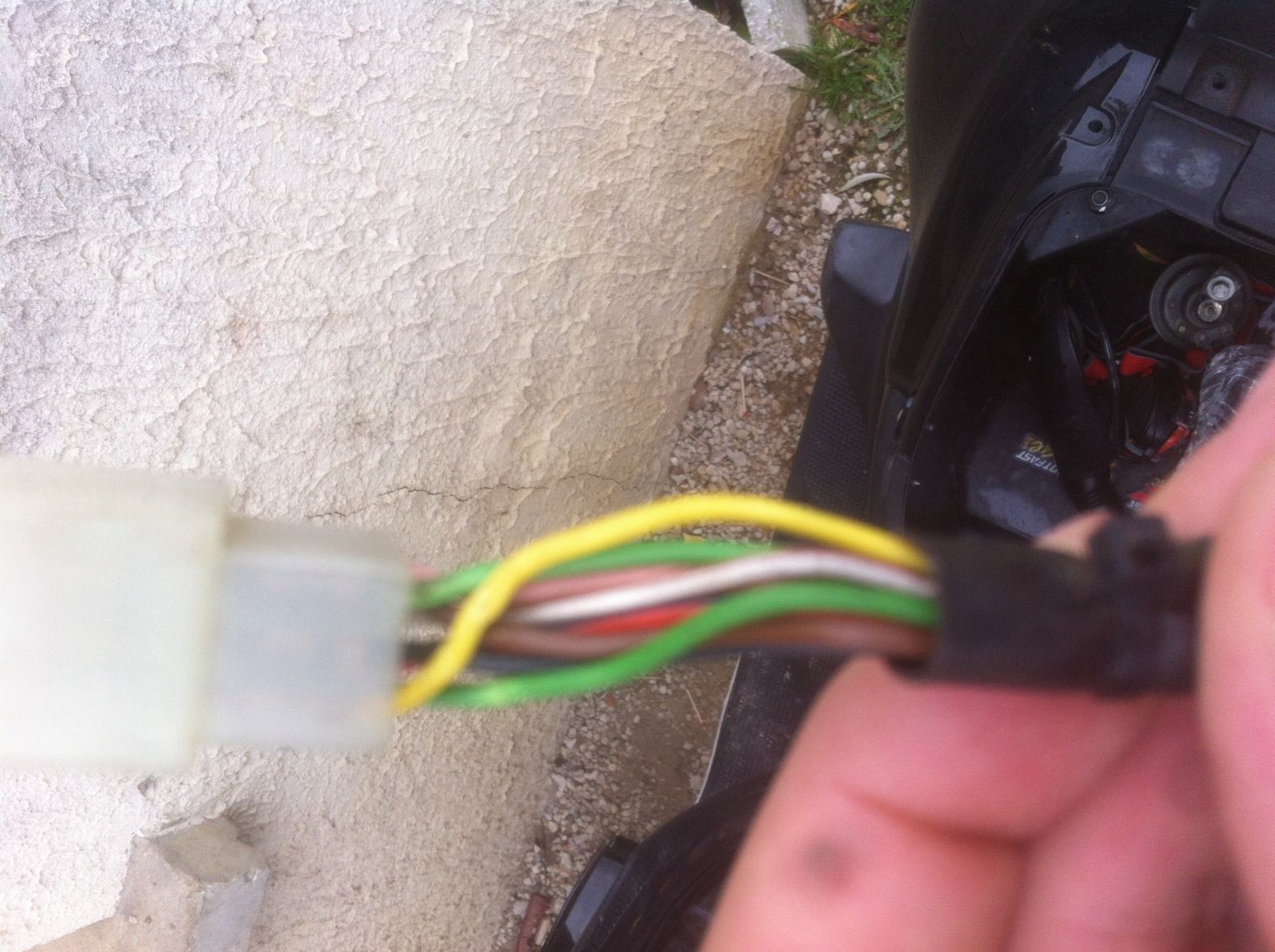

fils du commodo booster new model

clignotant : G: fil jaune/rouge
clignotant : D: fil marron
masse commune :vert(assé foncé)

commutateur phare/plein phare :jaune
                              :vert (clair)
                       masse  :rouge/noir
claxon: noir/rose
